Protection absolue contre les séismes : comment la désolidarisation des fondations sauve vos infrastructures critiques ?

Pour un architecte ou un promoteur, la menace sismique sur un ouvrage de haute valeur comme une clinique, un data center ou une villa de luxe, représente le risque ultime. Un datacenter hors service pendant une semaine, c’est une perte financière colossale. Une clinique incapable d’opérer après une secousse, c’est une catastrophe humaine. Face à ce constat, la réponse conventionnelle consiste à surdimensionner les structures, à augmenter l’épaisseur du béton armé et la densité de l’acier. C’est une stratégie de la force brute, une tentative de résister à une nature infiniment plus puissante.

Cette approche a cependant des limites fondamentales : elle transmet l’intégralité de l’énergie destructrice du sol à la structure, générant des accélérations internes qui, même si le bâtiment ne s’effondre pas, peuvent détruire tout ce qu’il contient : équipements sensibles, réseaux informatiques, et infrastructures médicales. La force brute est une stratégie fragile. La véritable résilience, celle qui vise la continuité d’exploitation, ne réside pas dans la rigidité, mais dans la souplesse intelligente. C’est le principe de la désolidarisation des fondations.

Mais si l’idée de découpler un bâtiment de la terre est séduisante, sa mise en œuvre est un exercice d’ingénierie de haute précision où le diable se cache dans les détails. L’isolateur n’est que la partie visible d’un système complexe. Le véritable enjeu est de maîtriser les interfaces, le calibrage dynamique et la maintenabilité à long terme. Cet article va au-delà des principes de base pour explorer les points de rupture critiques et les stratégies qui garantissent une protection non pas seulement adéquate, mais absolue.

Cet article technique explore en profondeur les mécanismes, les points de vigilance et les technologies qui transforment un bâtiment en une forteresse de résilience. Le sommaire ci-dessous vous guidera à travers les étapes clés de cette approche systémique.

Appuis en élastomère ou appuis glissants : comment fonctionne réellement l’absorption des ondes de choc par la base ?

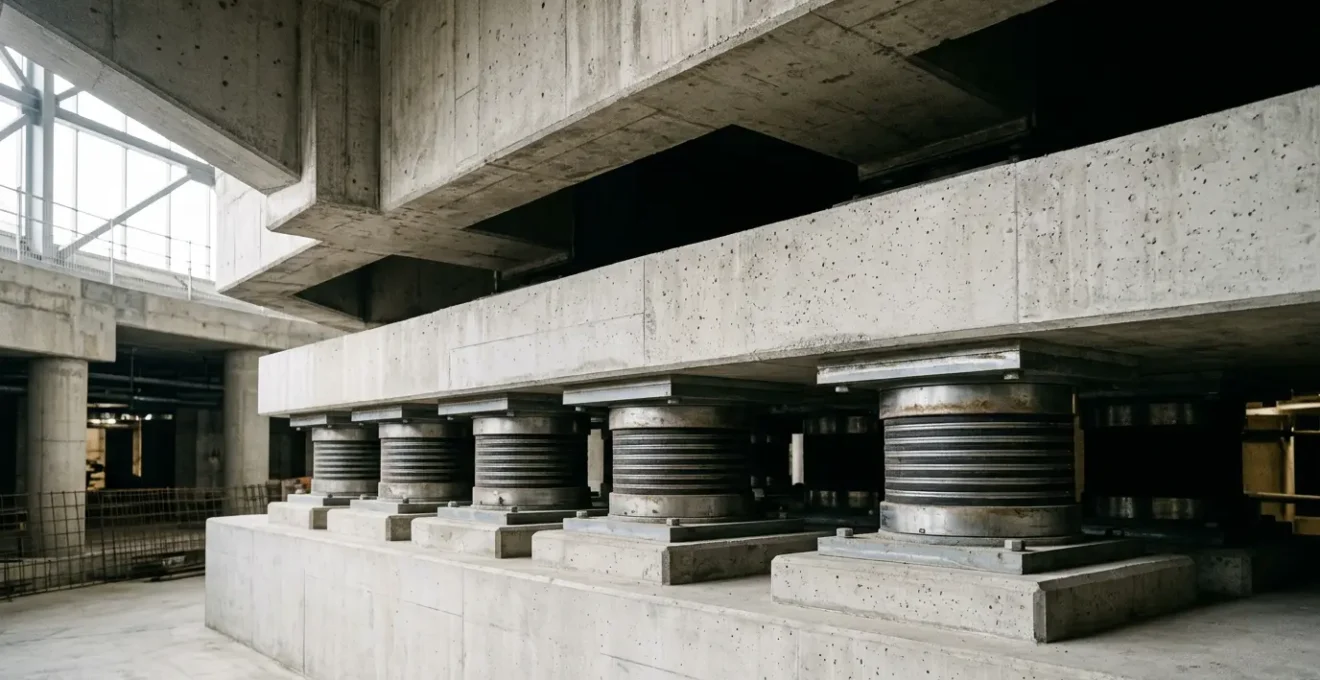

Le principe de la désolidarisation, ou isolation à la base, est de filtrer l’énergie sismique avant qu’elle n’entre dans la superstructure. Au lieu de la subir, le bâtiment se « découple » des mouvements du sol. Les technologies pour y parvenir se classent en deux grandes familles : les appuis en élastomère fretté et les appuis glissants. L’objectif est de drastiquement augmenter la période de vibration de la structure pour la désynchroniser de celle du séisme, entraînant une réduction de l’accélération transmise par un facteur allant jusqu’à 10 sur sols rigides.

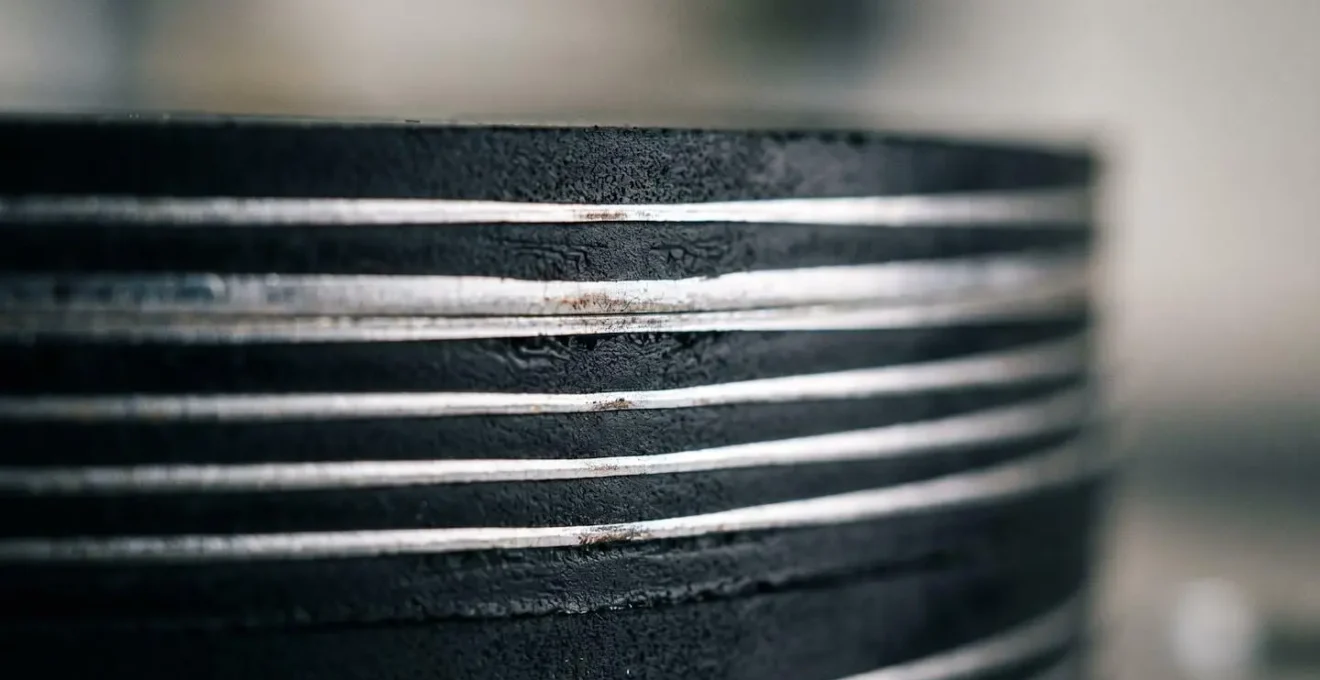

Les appuis en élastomère fretté (Laminated Rubber Bearings) sont les plus répandus. Ils sont constitués d’un empilement de fines couches de caoutchouc et de plaques d’acier (frettes). Cette conception leur confère une double propriété remarquable : une très grande rigidité verticale pour supporter le poids de l’édifice, et une grande souplesse horizontale pour absorber les déformations dues au séisme par cisaillement de l’élastomère. Pour augmenter la dissipation d’énergie (amortissement), un noyau central en plomb peut y être intégré (Lead Rubber Bearings).

Les appuis glissants, ou pendules à friction (Friction Pendulum System), fonctionnent sur un principe différent : le glissement. Un patin en matériau à faible friction se déplace sur une surface sphérique concave. Lors d’un séisme, la superstructure glisse sur cette surface, tandis que la courbure de celle-ci génère une force de rappel qui recentre le bâtiment après la secousse. L’amortissement est ici généré par la friction entre les deux surfaces. Ils permettent des déplacements horizontaux très importants.

Le choix entre ces systèmes n’est pas anodin et dépend d’une analyse dynamique complexe, comme le résume ce tableau comparatif basé sur les caractéristiques techniques des dispositifs modernes.

Pourquoi les fondations traditionnelles encastrées transmettent une force destructrice à la charpente en cas de séisme ?

Pour comprendre l’avantage radical de la désolidarisation, il faut d’abord analyser la physique d’un bâtiment traditionnel. Une structure avec des fondations encastrées est solidaire du sol. Lorsque la terre se met à trembler, le bâtiment est forcé de suivre ses mouvements. L’inertie de la masse de l’édifice s’oppose à cette accélération brutale, ce qui génère des forces de cisaillement et des moments de flexion colossaux à la base et à tous les étages. Le bâtiment tente de rester immobile alors que ses pieds sont violemment secoués.

C’est ce conflit entre l’inertie et le mouvement imposé qui est destructeur. L’énergie sismique remonte sans filtre des fondations jusqu’au sommet de la charpente, s’amplifiant à chaque niveau. Les éléments structuraux (poteaux, poutres, voiles) doivent alors être capables d’absorber cette énergie en se déformant, souvent au-delà de leur limite élastique, ce qui conduit à des dommages irréversibles et potentiellement à l’effondrement. Sur une structure isolée, les forces exercées sont 3 à 10 fois plus petites que sur la même structure à base fixe.

L’isolation sismique inverse cette logique. Au lieu de résister, elle accompagne. Comme le décrit l’ingénieur Lotfi Guizani dans son analyse sur le sujet :

L’isolateur capte les déformations (inélastiques) et filtre les accélérations (hautes fréquences) de sorte que la superstructure isolée se déplace essentiellement selon un mode rigide subissant de faibles accélérations et presque pas de déformations.

– Lotfi Guizani, ing., M.Sc.A, Sur l’isolation sismique des ponts au Canada

En d’autres termes, le système d’isolation agit comme un filtre passe-bas mécanique : il laisse passer les mouvements lents du bâtiment qui oscille sur ses appuis, mais bloque les secousses rapides et à haute fréquence du séisme. La superstructure se déplace alors comme un bloc quasi-rigide, avec des déformations internes minimes. C’est la clé de la protection non seulement de la structure, mais aussi de son contenu.

Comment réaliser la maintenance des plots de découplage sans jamais interrompre l’activité du bâtiment ?

Installer un système d’isolation sismique de pointe est une chose. Garantir sa performance sur 50 ou 100 ans en est une autre. Pour un promoteur d’ouvrage critique, la question de la maintenance est centrale. Comment inspecter, et si nécessaire remplacer, un appui situé sous un bâtiment de plusieurs milliers de tonnes sans jamais cesser son activité ? La réponse réside dans la conception initiale et l’intégration de technologies de surveillance de l’intégrité structurelle (Structural Health Monitoring – SHM).

Le SHM est une discipline qui vise à doter une structure d’un « système nerveux ». Comme le définit l’association SHM France, il s’agit d’une « approche pluridisciplinaire qui regroupe l’ensemble des méthodes pour évaluer l’intégrité, la santé et le maintien dans le temps des structures ». Cela passe par l’instrumentation du bâtiment avec un réseau de capteurs (accéléromètres, jauges de contrainte, capteurs de déplacement) qui mesurent en temps réel son comportement et l’état des composants critiques, notamment les isolateurs. À titre d’exemple, on compte plus de 3 000 capteurs pour le pont de Penang en Malaisie, un système de grande envergure.

Grâce au SHM, il est possible de passer d’une maintenance curative à une maintenance prédictive. Les données collectées permettent de :

• Détecter toute dégradation précoce des matériaux (vieillissement de l’élastomère, corrosion, etc.).
• Suivre l’évolution du comportement de l’isolateur après une secousse mineure ou majeure.
• Planifier des interventions de remplacement longtemps à l’avance, sur la base de données objectives.

La conception même de l’interface de fondation doit prévoir cette maintenabilité. L’espace autour des isolateurs doit être accessible pour une inspection visuelle et instrumentale. Plus important encore, la structure doit être conçue pour permettre le remplacement d’un appui individuel. Cela implique de pouvoir décharger temporairement un isolateur à l’aide de vérins plats hydrauliques, de le retirer, de le remplacer par un nouveau, puis de remettre la structure en charge, le tout sans que les occupants ou les systèmes du bâtiment ne s’en aperçoivent. Cette capacité de remplacement est une exigence non-négociable pour tout projet d’infrastructure critique.

Le mauvais calcul du joint de fractionnement périphérique qui provoque le fracassement de la structure contre le sol

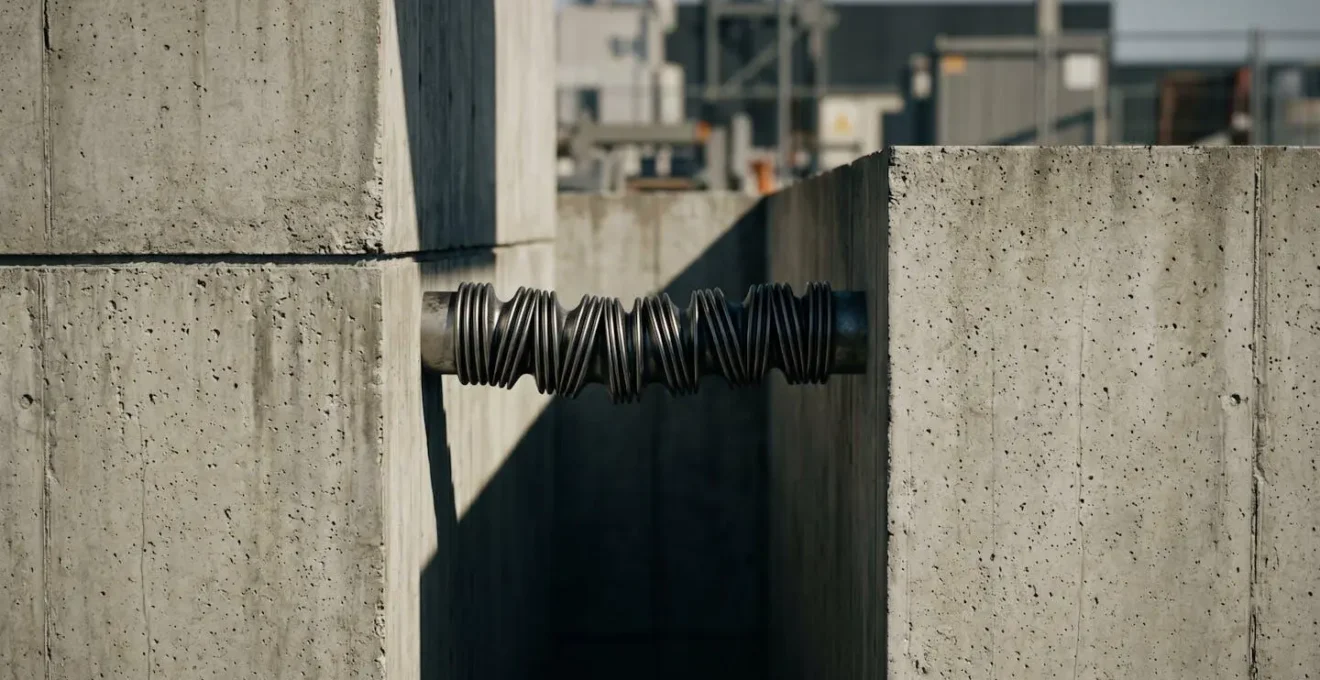

Un système d’isolation sismique n’est aussi performant que son point le plus faible. Or, ce point faible n’est souvent pas l’isolateur lui-même, mais l’espace qui l’entoure : le joint de fractionnement sismique (ou « seismic gap »). C’est l’espace libre laissé intentionnellement entre la structure isolée et le sol environnant (murs de soutènement, quais, bâtiments adjacents). Ce joint doit être suffisamment large pour permettre au bâtiment de se déplacer librement dans toutes les directions lors d’un séisme, sans entrer en collision avec les éléments fixes.

Le risque ici est le phénomène de martèlement sismique (« pounding »). Si le joint est sous-dimensionné, la structure en mouvement viendra le frapper violemment. L’impact génère une onde de choc à très haute fréquence et de très forte amplitude qui annule instantanément tous les bénéfices de l’isolation, transmettant une accélération massive à l’édifice. C’est l’un des modes de défaillance les plus critiques pour un bâtiment isolé. Le calcul de la largeur de ce joint est donc primordial et doit prendre en compte les déplacements maximaux possibles, qui peuvent être extrêmes. En effet, une recherche de l’ÉTS Montréal démontre que les déplacements peuvent être jusqu’à 4 fois supérieurs à la capacité nominale dans des zones proches de failles sur sols mous.

Le défi ne s’arrête pas au dimensionnement. Ce joint, qui peut atteindre un ou deux mètres de large, doit être franchi. Il faut y faire passer des réseaux (eau, électricité, données), permettre la circulation de personnes ou de véhicules, tout en garantissant l’étanchéité. Cela requiert des couvre-joints flexibles et des connecteurs articulés spécialement conçus pour accommoder de grands déplacements tridimensionnels sans se rompre. Ces éléments sont des composants techniques à part entière du système de protection.

À quel stade des travaux sous-œuvre faut-il calibrer la fréquence de résonance des amortisseurs ?

L’efficacité d’un système d’isolation repose sur un principe physique fondamental : la désynchronisation. L’objectif est de décaler la période de vibration naturelle (ou fréquence propre) du bâtiment pour l’éloigner de la plage de fréquences où l’énergie d’un séisme est la plus forte (généralement entre 0.2 et 2 secondes). L’isolation permet de faire passer cette période d’environ 0.3-1 seconde pour un bâtiment fixe à 2-3 secondes pour un bâtiment isolé, ce qui réduit drastiquement son accélération. Les spécifications techniques d’AGOM, un fabricant leader, confirment un passage de 0,3-1 seconde (base fixe) à 2-3 secondes (isolation), réduisant ainsi fortement l’accélération.

Cependant, cette période de vibration n’est pas une valeur absolue ; elle dépend directement de deux facteurs : la rigidité du système d’isolation et la masse de la superstructure. C’est cette interdépendance qui rend le calibrage si crucial et délicat. Les isolateurs et amortisseurs ne sont pas des produits « sur étagère ». Ils sont fabriqués et testés en usine pour correspondre précisément à la signature dynamique de l’édifice qu’ils vont supporter.

La question du « quand calibrer » est donc essentielle. La réponse est : le plus tard possible dans la phase de conception, mais avant le lancement de la fabrication des dispositifs. Le calibrage final doit être basé sur le poids total de l’ouvrage en service, incluant la structure, les façades, les équipements fixes lourds, et une partie des charges d’exploitation. Une estimation erronée de la masse finale peut conduire à un système mal « accordé », qui ne vibrera pas à la fréquence cible et offrira donc une protection suboptimale.

Cette complexité est soulignée dans des analyses de modélisation, comme celle de l’Université de Sherbrooke :

Le calibrage dépend du poids final de l’ouvrage. Il est important de provisionner les changements futurs d’affectation qui, en modifiant la masse, pourraient nécessiter une recalibration du système.

– Analyse de la modélisation des isolateurs, Étude du comportement en compression-cisaillement d’isolateurs sismiques en caoutchouc

Cette remarque ouvre sur une problématique de long terme : que se passe-t-il si un bâtiment change d’usage et voit sa masse augmenter de manière significative (ex: transformation de bureaux en archives) ? Pour les ouvrages les plus sensibles, la conception doit anticiper cette possibilité, soit en choisissant des isolateurs avec une marge de performance, soit en prévoyant une procédure de recalibration ou de renforcement du système d’amortissement.

Renforts en fibre de carbone ou ajout de voiles béton : quelle méthode choisir pour sécuriser une vieille maison ?

Si la désolidarisation des fondations est la solution de choix pour les constructions neuves, la question se pose différemment pour le patrimoine existant. Comment sécuriser une structure ancienne, parfois historique, sans la dénaturer et en garantissant sa fonctionnalité ? L’isolation à la base, bien que plus complexe à mettre en œuvre en sous-œuvre (retrofit), reste la technique la plus performante, surtout pour les ouvrages stratégiques où la continuité d’exploitation est la priorité absolue. Comme le souligne un fabricant de systèmes de protection :

Pour les structures stratégiques, telles que les hôpitaux, centrales électriques, salles de contrôle et ponts principaux, la fonctionnalité après des événements catastrophiques est un objectif primordial à garantir en plus de l’intégrité structurelle.

– AGOM, Systèmes d’isolation sismique

Des projets de retrofit emblématiques démontrent la faisabilité et la pertinence de cette approche, même sur des édifices complexes et de grande valeur. L’un des exemples les plus célèbres est celui de l’Hôtel de Ville de San Francisco.

Face à des méthodes de renforcement plus traditionnelles comme l’ajout de voiles en béton ou de renforts en fibre de carbone, qui visent à augmenter la rigidité et la résistance de la structure, l’isolation à la base offre un avantage qualitatif : elle protège non seulement la structure, mais aussi son contenu et ses occupants en réduisant les accélérations. Pour une villa de luxe abritant une collection d’art ou une clinique avec des équipements d’imagerie médicale de pointe, cette distinction est déterminante.

Pourquoi le rendement de chaleur d’une pompe géothermique ne s’effondre-t-il jamais, même par -15°C en février ?

Le titre de cette section, portant sur la géothermie, peut sembler décalé. Il nous sert pourtant de tremplin pour une analogie fondamentale. De la même manière qu’un système géothermique puise son efficacité dans la stabilité de la température du sol, insensible aux aléas climatiques de surface, un système d’isolation sismique vise à garantir la stabilité opérationnelle absolue d’un ouvrage, quelle que soit la violence des secousses à sa base. L’objectif n’est pas la survie, mais la performance ininterrompue.

Cette notion de « continuité d’exploitation » ou « d’utilisation continue » est le véritable Saint-Graal de l’ingénierie parasismique pour les infrastructures critiques. Un bâtiment qui reste debout mais dont les serveurs sont détruits, les équipements médicaux hors service ou les réseaux de communication coupés, est un échec fonctionnel. L’isolation à la base est la seule technologie qui s’attaque directement à la cause de ces dommages internes : les accélérations subies par les planchers.

En réduisant drastiquement les forces transmises à la superstructure, elle protège à la fois le contenant et le contenu. Cette philosophie est parfaitement résumée par Jean Carlos Soto, un ingénieur structurel de renom :

L’isolation sismique est la seule méthode éprouvée qui permette de maîtriser simultanément les déformations et les accélérations relatives des planchers des bâtiments. Elle dissipe l’impact du tremblement de terre le plus violent et garantit ainsi l’utilisation continue de la structure après l’événement sismique.

– Jean Carlos Soto, ingénieur structurel senior, Architecture et construction : isolateurs sismiques structurels

Cette garantie d’opérabilité a une valeur inestimable. Pour un data center, elle représente la pérennité des données et des services. Pour un hôpital, elle signifie la capacité de continuer à soigner des victimes immédiatement après une catastrophe, au moment où le besoin est le plus criant. C’est pourquoi le surcoût initial d’un système d’isolation, souvent estimé entre 1% et 3% du coût total de la construction, doit être mis en perspective avec la valeur de l’actif protégé et, plus encore, la valeur de la continuité de son service.

Mise aux normes sismiques : comment adapter la rénovation de votre bien immobilier sans défigurer la façade ?

L’intégration de la protection sismique, qu’il s’agisse de la construction neuve ou de la rénovation, est un exercice d’équilibre entre la performance technique, le coût et, pour beaucoup de projets, l’esthétique. L’idée de « ne pas défigurer la façade » peut être étendue à un concept plus large : comment intégrer ces systèmes de haute technologie de manière transparente dans le projet architectural et économique global ? Pour les projets de retrofit, cela passe par une analyse fine du bâtiment existant et la mise en place de programmes de renforcement structurés.

L’exemple de San Francisco est à ce titre instructif. La ville, consciente de sa vulnérabilité, a mis en place des programmes ciblés pour traiter des typologies de bâtiments spécifiques particulièrement à risque.

Cette approche programmatique montre que la mise aux normes n’est pas qu’une affaire de cas par cas. Pour le promoteur d’un projet unique et de haute valeur, la logique est différente mais le principe d’intégration reste. La désolidarisation des fondations, en concentrant l’intervention au niveau de l’infrastructure, est par nature la méthode la moins intrusive pour les étages supérieurs et la façade. Elle permet de préserver l’intégrité architecturale d’une villa de designer ou le fonctionnement d’une clinique pendant les travaux, en confinant l’essentiel de l’intervention à un niveau technique dédié.

En conclusion, la protection sismique absolue n’est pas un catalogue de produits, mais une philosophie de conception holistique. Elle commence par le choix d’une technologie (le découplage), se poursuit par une ingénierie de détail obsessionnelle (le joint, le calibrage) et s’achève par une vision à long terme de la maintenance et de la pérennité (le SHM, la maintenabilité). C’est un investissement dans la certitude : la certitude que la valeur de l’actif sera préservée et, plus important encore, que sa fonction vitale ne sera jamais interrompue.

Pour tout projet d’ouvrage critique en zone sismique, l’intégration de cette philosophie de résilience dès les premières esquisses n’est pas une option, mais une nécessité pour garantir sa valeur et sa fonction à travers le temps.
