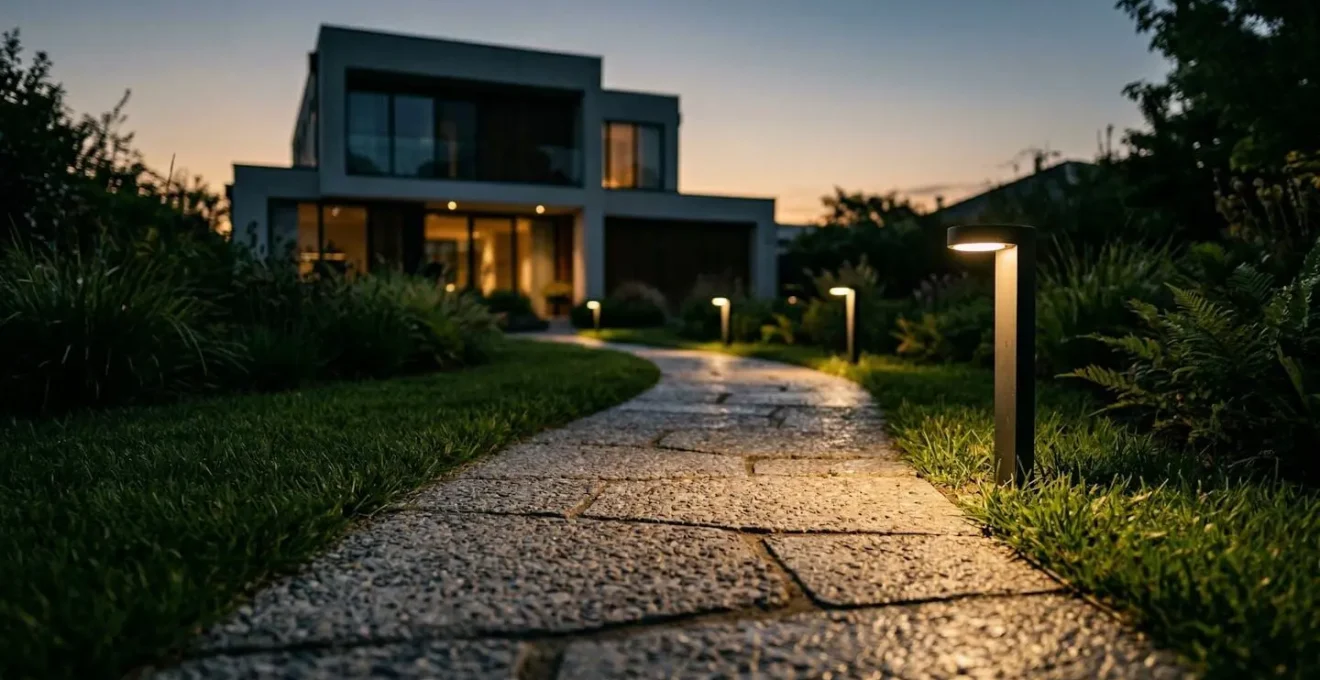

Réseau électrique enterré extérieur : comment installer un éclairage LED étanche et totalement sécurisé le long des allées ?

Une installation d’éclairage extérieur qui disjoncte au gré des averses n’est pas une fatalité, mais la conséquence directe d’une conception et d’une mise en œuvre non conformes. En tant qu’inspecteur, mon constat est sans appel : 99% des pannes proviennent du non-respect de règles fondamentales, souvent par méconnaissance ou par une recherche d’économies illusoires. L’électricité en milieu humide et enterré ne pardonne aucune approximation. Le matériel premier prix, les raccordements douteux ou une tranchée insuffisamment profonde constituent une défaillance programmée qui met en péril votre installation et, plus grave encore, la sécurité des personnes.

Cet article n’est pas un catalogue d’idées. C’est un protocole d’inspection, une feuille de route réglementaire basée sur la norme NF C 15-100, la seule référence qui vaille. Nous allons auditer ensemble les points de rupture critiques. L’objectif n’est pas de vous présenter des options, mais de vous imposer la seule méthodologie qui garantit une installation d’éclairage extérieur totalement sécurisée, durable et exempte de pannes. De l’indice de protection des luminaires au choix du système d’alimentation, en passant par le dimensionnement des câbles et la sanctuarisation du réseau, chaque étape sera analysée sous le prisme de la conformité absolue. Oubliez les « astuces » et les « bons plans » ; ici, seule la rigueur normative a droit de cité.

Cet audit technique se déroule en plusieurs points de contrôle essentiels. Pour une vision claire de la méthodologie à appliquer, le sommaire suivant détaille chaque étape de la mise en conformité de votre installation enterrée.

Pourquoi les spots extérieurs premier prix sans indice IP68 prennent systématiquement l’eau et font disjoncter votre maison ?

L’indice de protection (IP) n’est pas un argument marketing, c’est une classification normative qui définit la résistance d’un matériel électrique aux corps solides et liquides. Pour un spot encastré dans une allée, soumis au ruissellement, aux flaques d’eau et au nettoyage haute pression, un indice inférieur à IP67 est inacceptable. Un indice IP44 ou IP65, souvent trouvé sur les produits d’entrée de gamme, ne protège que contre les projections d’eau. C’est une non-conformité flagrante pour une application au sol. L’eau s’infiltrera inévitablement, créant un court-circuit qui fera sauter votre disjoncteur différentiel 30mA, dont le rôle est précisément de vous protéger contre ce type de défaut.

Le véritable point de rupture est le phénomène de « respiration thermique ». La nuit, le spot chauffe en fonctionnement puis refroidit. Cette variation de température crée un différentiel de pression qui aspire l’humidité ambiante à l’intérieur du luminaire par le moindre défaut d’étanchéité. C’est une défaillance programmée. Seul un indice IP68 garantit une protection contre l’immersion prolongée, ce qui en fait la seule option viable pour une installation pérenne. Comme le soulignent les recommandations professionnelles, un indice IP67 est le minimum absolu pour les luminaires extérieurs encastrés au sol, mais l’IP68 offre une marge de sécurité indispensable face aux conditions réelles d’une installation enterrée.

Choisir un spot non-IP68 pour une installation enterrée n’est pas une économie, c’est l’achat d’un futur problème. L’étanchéité du luminaire est le premier maillon de la chaîne de sécurité, et il doit être irréprochable.

Comment raccorder vos câbles enterrés avec des boîtes de dérivation noyées dans la résine pour garantir une étanchéité absolue ?

Un spot IP68 est inutile si son raccordement électrique est le point faible. La méthode de jonction des câbles enterrés est un point de contrôle aussi critique que le luminaire lui-même. Une boîte de dérivation standard, même certifiée IP67, n’est pas conçue pour être enfouie directement dans la terre, où elle sera soumise à une humidité constante, à des mouvements de terrain et à la pression de la terre. L’utilisation de connecteurs rapides ou de boîtiers simplement vissés est une non-conformité qui mènera à une panne certaine.

La seule solution réglementaire et pérenne pour une jonction enterrée inaccessible est l’utilisation d’une boîte de dérivation remplie de résine bi-composant ou, pour des applications accessibles, de gel. La résine, une fois polymérisée, forme un bloc solide, totalement inerte et classé IP68. Elle encapsule et protège les connexions de toute forme d’humidité et de corrosion pour des décennies. C’est une solution définitive et non réversible, ce qui impose une réalisation parfaite du premier coup.

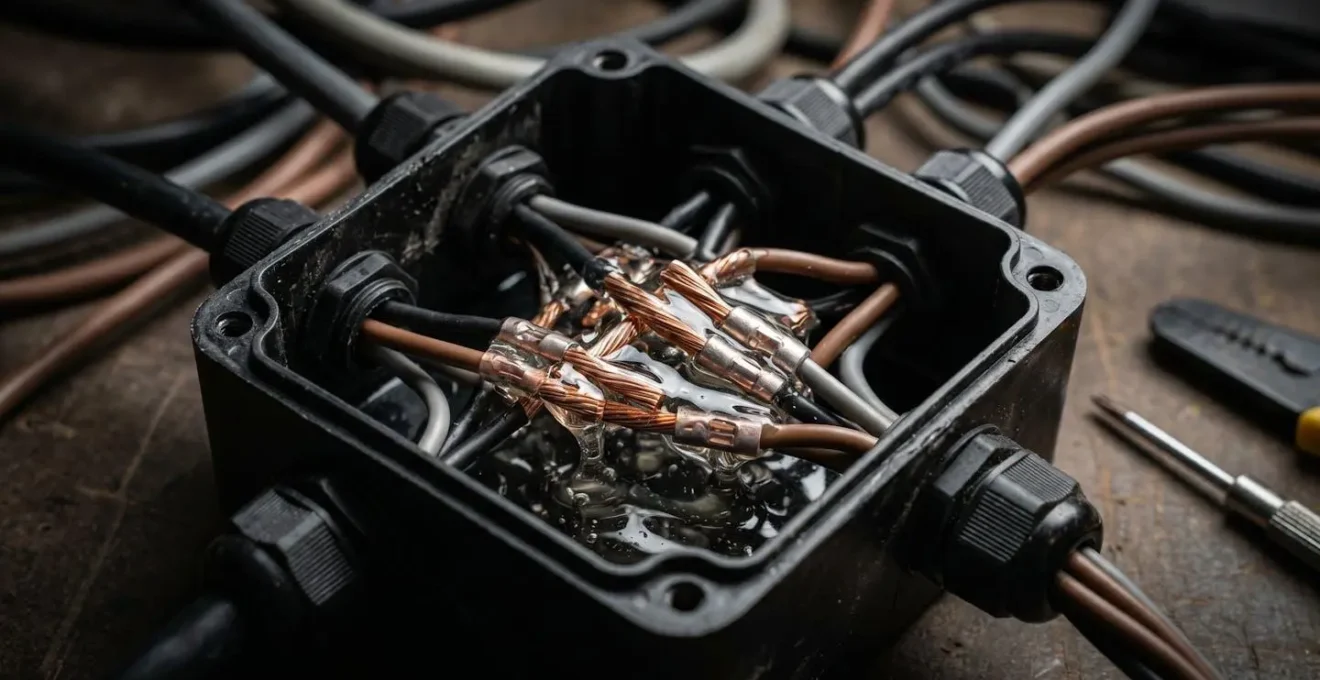

Le visuel suivant montre le principe d’une boîte de dérivation en cours de remplissage, où la résine vient enrober intégralement les conducteurs pour une protection absolue.

L’arbitrage entre les différentes technologies de connexion doit être guidé par le niveau d’étanchéité requis et la nécessité d’intervenir ultérieurement sur le raccordement. Pour une jonction enterrée définitive, la résine coulée est la seule option qui offre une conformité absolue.

Transformateur très basse tension (12V) ou branchement direct au tableau (230V) : quel système garantit la sécurité absolue ?

L’arbitrage entre une alimentation en Très Basse Tension de Sécurité (TBTS – 12V ou 24V) et une alimentation directe en 230V est une décision fondamentale qui impacte l’ensemble de l’installation. Il est courant de penser que le 12V est intrinsèquement plus sûr. C’est vrai du point de vue du risque d’électrocution par contact direct, la tension étant trop faible pour être dangereuse pour l’homme. Cependant, cette sécurité apparente masque un risque d’incendie accru si l’installation n’est pas dimensionnée rigoureusement.

Le contrat avec la physique est implacable : à puissance égale (P=U×I), une tension plus faible (U) implique une intensité (I) beaucoup plus élevée. Par exemple, un spot de 50W en 230V consomme environ 0,22A, tandis que le même spot en 12V demandera 4,2A, soit près de 20 fois plus. Une intensité élevée dans un câble sous-dimensionné provoque un échauffement (effet Joule), une chute de tension significative et, à terme, la destruction de l’isolant et un risque d’incendie. Le 12V n’est donc « sûr » que si la section des câbles est massivement surdimensionnée pour compenser ce phénomène, ce qui représente un coût significatif.

Une installation en 230V, quant à elle, doit être protégée en amont par un disjoncteur différentiel haute sensibilité de 30mA et un disjoncteur divisionnaire adapté au circuit. Cette protection est non-négociable et garantit une coupure quasi-instantanée du courant en cas de défaut d’isolement, protégeant ainsi les personnes. La sécurité absolue ne réside donc pas dans le choix du 12V ou du 230V, mais dans la conformité de l’ensemble du système : la protection différentielle pour le 230V et le dimensionnement rigoureux des câbles pour le 12V.

L’enfouissement de gaines électriques souples à moins de 60 cm de profondeur sans filet avertisseur : l’erreur mortelle

La protection mécanique du câble est un enjeu de sécurité passive à long terme. Un câble enterré est une installation invisible qui doit être protégée contre les agressions futures : un coup de pioche, la plantation d’un piquet, des travaux de terrassement. L’enfouissement d’un câble, même dans une gaine, à seulement quelques centimètres sous la surface est une non-conformité grave et dangereuse.

La norme NF C 15-100 est formelle. La profondeur minimale d’enfouissement pour une canalisation électrique est de 50 cm en zone non carrossable (jardin, massif) et de 85 cm sous une voie carrossable (allée de garage), selon la norme NF C 15-100. Cette profondeur place le câble hors de portée de la plupart des interventions de jardinage courantes. Le câble lui-même doit être placé dans une gaine TPC de couleur rouge, normalisée pour les courants forts, qui assure une protection mécanique robuste.

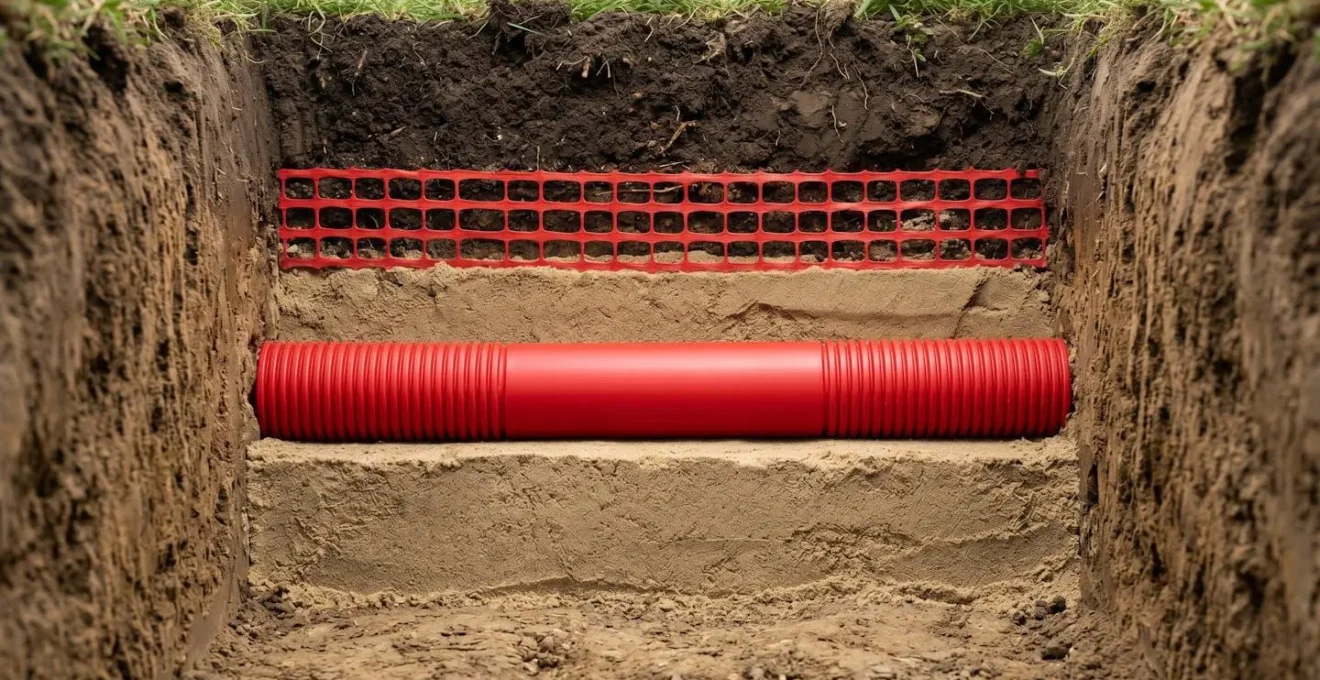

L’élément le plus souvent omis, et pourtant obligatoire, est le grillage ou filet avertisseur rouge. Ce dispositif doit être déroulé dans la tranchée, environ 20 cm au-dessus de la gaine. Son rôle est simple : lors d’un futur creusement, il sera le premier élément à être accroché par l’outil, signalant de manière non équivoque la présence d’une canalisation électrique juste en dessous et imposant l’arrêt immédiat des travaux mécaniques. Omettre ce filet, c’est supprimer la dernière alerte avant l’accident.

La tranchée doit être préparée avec un lit de sable de 10 cm, sur lequel repose la gaine, elle-même recouverte de sable avant le remblaiement. Ce sable protège la gaine des pierres et autres éléments pointus qui pourraient l’endommager sur le long terme.

Comment dimensionner la section de vos câbles en cuivre sur 50 mètres pour éviter l’effondrement de la tension ?

Le dimensionnement de la section du câble n’est pas un choix, c’est un calcul dicté par la physique. Un câble trop fin pour la puissance et la distance requises agit comme une résistance : il chauffe, gaspille de l’énergie et, surtout, provoque une chute de tension. Une tension trop faible en bout de ligne peut empêcher les appareils de fonctionner correctement, voire les endommager. La norme NF C 15-100 tolère une chute de tension maximale de 3% pour les circuits d’éclairage. Au-delà, l’installation est non-conforme et potentiellement dangereuse.

Comme nous l’avons vu, ce phénomène est particulièrement critique en 12V. Pour une même puissance et une même longueur de 50 mètres, un circuit en 230V pourra se contenter d’une section standard de 1,5 mm², tandis que le circuit équivalent en 12V exigera une section de 6 mm², 10 mm² ou même plus, en fonction de la puissance totale. Ignorer ce calcul, c’est garantir une installation défaillante. En effet, une chute de tension excessive (> 3% selon NF C 15-100) peut endommager les appareils et créer un risque d’incendie par échauffement du câble.

L’abaque suivant est un outil d’arbitrage. Il met en évidence la relation directe entre la tension, la puissance, la longueur et la section de câble minimale requise pour rester dans les limites de la norme sur une distance de 50 mètres.

L’analyse de ce tableau est sans équivoque : le surcoût lié au surdimensionnement du câble en 12V est un facteur à intégrer dans le budget global. Choisir la section de câble appropriée n’est pas une optimisation, c’est une obligation réglementaire.

Dans quel ordre réaliser les tranchées électriques de votre parc paysager par rapport aux plantations définitives ?

L’intégration d’un réseau électrique dans un projet paysager ne s’improvise pas. La chronologie des travaux est un facteur clé de réussite qui permet d’éviter des coûts supplémentaires et des dégradations. Réaliser les tranchées après les plantations est une erreur fondamentale : cela implique de saccager pelouses, massifs et systèmes racinaires, avec un risque élevé d’endommager au passage un réseau d’arrosage automatique.

La méthodologie conforme impose de penser l’électricité dès la phase de conception. Le plan de calepinage est la première étape : il doit faire figurer avec précision l’emplacement de chaque luminaire, de chaque boîte de dérivation et le tracé des gaines. C’est sur la base de ce plan que le terrassement sera réalisé. Les tranchées doivent être creusées avant tout apport de terre végétale et avant la mise en place des plantations.

L’approche la plus professionnelle consiste à passer les gaines TPC vides, munies de tire-fils, et à les positionner précisément aux futurs emplacements des points lumineux. Une fois les gaines en place et leurs sorties calées, le paysagiste peut intervenir : apport de terre, création des reliefs, plantations… Le jardin peut prendre forme sans aucun risque pour le futur réseau électrique. Ce n’est qu’une fois le terrain stabilisé que les câbles seront tirés dans les gaines. C’est également à ce moment que l’on peut prévoir judicieusement des gaines en attente vers des zones non encore aménagées, pour de futures extensions (piscine, cabane de jardin) sans avoir à rouvrir le terrain.

Cette approche par phase garantit une cohabitation parfaite entre le végétal et l’électrique, tout en optimisant la sécurité et la propreté du chantier.

Comment ancrer solidement les pieds de votre pergola en aluminium pour qu’elle résiste aux rafales de 120 km/h ?

Bien que l’ancrage mécanique d’une pergola semble éloigné des problématiques électriques, les deux sont intimement liés dès lors qu’un éclairage y est intégré. La norme est formelle : toute structure métallique susceptible d’être mise en contact avec un circuit électrique, même accidentellement, doit être mise à la terre. C’est une mesure de sécurité non-négociable pour prévenir tout risque d’électrisation en cas de défaut d’isolement d’un câble ou d’un luminaire intégré.

La fixation solide des platines de la pergola sur des plots en béton est une évidence structurelle pour résister à la prise au vent. Du point de vue électrique, cette étape est cruciale car elle doit intégrer la préparation du passage des câbles. Il est impératif de prévoir le passage des gaines (type ICTA) à l’intérieur des poteaux en aluminium avant le scellement définitif. Tenter de passer les câbles après coup est souvent impossible et mène à des solutions apparentes, inesthétiques et non conformes.

L’alimentation de la pergola doit donc être amenée via une gaine TPC rouge enterrée, qui remonte à l’intérieur d’un des poteaux. Un conducteur de terre (vert/jaune), de section appropriée, doit être connecté depuis le tableau électrique jusqu’à une borne fixée solidement sur la structure métallique de la pergola. Cette liaison équipotentielle garantit qu’en cas de défaut, le courant s’écoulera vers la terre, provoquant le déclenchement immédiat du disjoncteur différentiel. Ignorer cette mise à la terre, c’est créer un piège potentiellement mortel.

Éclairage de jardin domotisé : comment sublimer vos massifs la nuit sans faire exploser votre consommation électrique globale ?

Une fois l’installation physique réalisée dans les règles de l’art, se pose la question de son pilotage. Un éclairage extérieur, même composé de nombreuses sources, ne doit pas être synonyme de gaspillage énergétique. L’utilisation de luminaires LED à haute efficacité est la première étape. Comme le montrent les données constructeurs, les LED fournissent plus de lumens par watt, permettant des économies d’énergie substantielles par rapport aux anciennes technologies halogènes.

Cependant, la véritable optimisation réside dans la gestion intelligente de l’éclairage. La domotique permet de transformer un simple réseau de lampes en un véritable outil de scénographie paysagère, tout en maîtrisant la consommation. Il est possible de créer des scénarios (ex: « soirée », « sécurité », « balisage nocturne »), de programmer des allumages et extinctions automatiques en fonction de l’heure ou du coucher du soleil, et surtout, de varier l’intensité lumineuse. Un éclairage de massif n’a pas besoin de fonctionner à 100% de sa puissance toute la nuit ; un balisage à 20% peut être suffisant et élégant après une certaine heure.

Le choix du protocole de communication est stratégique. Alors que le Wi-Fi peut être sujet à des interférences, les protocoles maillés comme Zigbee ou Z-Wave sont particulièrement adaptés aux jardins. Chaque appareil (spot, prise, module) agit comme un répéteur, créant un réseau robuste et fiable, même sur de grandes distances. Ces protocoles sont également très économes en énergie.

La domotisation n’est pas un gadget. C’est l’intelligence qui permet de sublimer votre aménagement paysager tout en garantissant une consommation électrique parfaitement maîtrisée, transformant votre installation en un système à la fois esthétique, sécurisé et efficient.

Vous détenez désormais la méthodologie et les points de contrôle qui définissent une installation électrique extérieure conforme, sécurisée et pérenne. L’étape suivante consiste à appliquer cette rigueur à votre propre projet, en transformant chaque exigence normative en une garantie de tranquillité.
